Power’By im Engineering - so arbeiten Sie konkret

Veröffentlicht 30.03.2023

Die Vorteile, die sich aus dem Arbeiten mit Power‘By (Connected Engineering) erschließen, haben wir in einem früheren Artikel des Technischen Magazins aufgeführt. Dabei wurde dargestellt, welche vielfältigen Möglichkeiten diese CAD-Integration der 3DEXPERIENCE Plattform bietet, wie z.B. auch im Hinblick auf den flexiblen Einsatz von weiteren Werkzeugen zur Konstruktionsvalidierung durch Simulation. Der Artikel hat einige unserer Leser*innen veranlasst, uns Fragen zur praktischen Nutzung zu stellen. Basierend auf den eingegangenen Anfragen haben wir diesen Artikel geplant. Erfahren Sie im folgenden Beitrag die vielfältigen Vorteile beim Arbeiten mit Power’By im Engineering.

Redaktionsleitung

Dipl.-Ing. Nicole Meyer

Senior Consulting 3DS-PLM | Redakteurin 3DS-PLM Technisches Magazin

Autor*in

Dipl.-Ing. Ute Neteler

Product Management

Was bedeutet eigentlich Power’By?

Als Power’By-Integration wird die Verbindung zwischen einem sogenannten Autorensystem (wie beispielsweise CATIA V5, Solidworks oder Siemens NX) und der 3DEXPERIENCE Plattform, der zentralen Informationsquelle, die Daten und Teams in einer kollaborativen Umgebung verbindet, bezeichnet. Dabei werden die CAD-Daten zentral auf der 3DEXPERIENCE Plattform verwaltet, was entweder in der Cloud oder auch On Premise erfolgen kann.

Für die Verwaltung von CAD-Daten wird eine einheitliche Baugruppenstruktur zugrunde gelegt, so dass Multi-CAD-Strukturen erzeugt werden können, ohne diese in ein neutrales Format wandeln zu müssen.

Wie stelle ich die Verbindung zur 3DEXPERIENCE Plattform her?

Basierend auf der administrativen Anpassung erscheint beispielsweise in CATIA V5 ein zusätzlicher Reiter (bzw. eine zusätzliche Toolbar). Sie können in der folgenden Bildersequenz die erweiterte Toolbar und ihre Optionen sehen.

Nach dem Verbinden mit der 3DEXPERIENCE Plattform (Bild 1: Selektion von 3DEXPERIENCE – Connect) können Sie direkt auf bestimmte Funktionalitäten zum Speichern, Öffnen oder Zusammenarbeiten zugreifen.

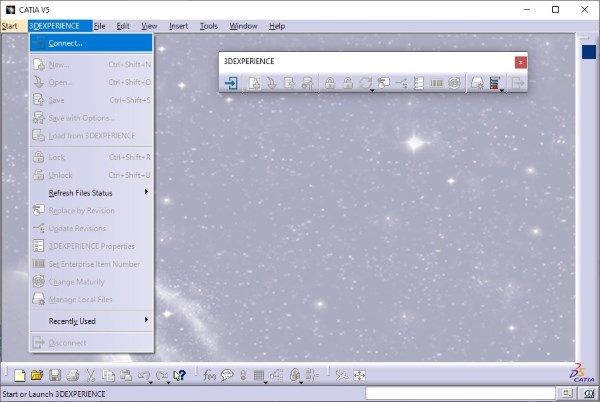

Abbildung 1: Selektion von 3DEXPERIENCE – Connect

Auch das Arbeiten mit verschiedenen Revisionsständen (Replace by Revision) und Ändern des Bearbeitungsstatus (Change Maturity) ist hierüber direkt und schnell möglich (Bild 2: Verfügbare Funktionen nach dem Herstellen der Verbindung).

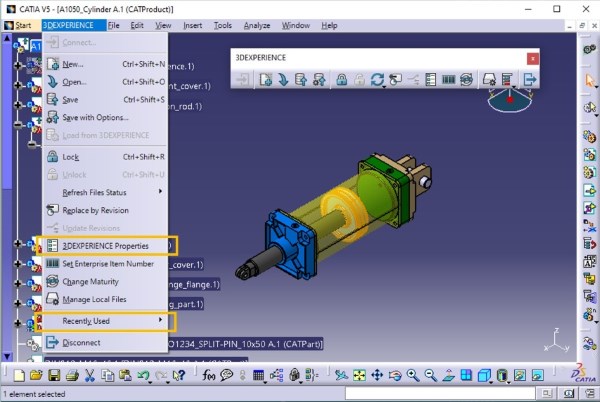

Abbildung 2: Verfügbare Funktionen nach dem Herstellen der Verbindung

Vorteile:

Direkter Zugriff auf 3DEXPERIENCE-Funktionalitäten:

Suche von Objekten (Open)
Sperren/Entsperren von Bauteilen/-gruppen (Lock/Unlock)
Ändern des Bearbeitungsstatus (Change Maturity)
Ersetzen durch neuere oder andere Revisionen (Replace by Revision/Update Revisions)
Ändern der 3DXPERIENCE Properties (wie das Eingeben von Kommentaren oder Anzeigen der Relations)

Wie werden die Daten gespeichert?

Egal welche Daten in CATIA V5 geöffnet sind, das Speichern in der 3DEXPERIENCE Plattform erfolgt immer über die Funktion "3DEXPERIENCE – Save" bzw. "Save with Options…". Bei letzterer erhalten Sie vor dem Speichern Informationen über die geöffneten Objekte und zusätzliche Möglichkeiten, wie beispielsweise das Erzeugen neuer Revisionen eines Elements oder das Ändern des Bearbeitungsstatus (Maturity State).

Das Datenformat wird dadurch nicht verändert, sondern ein CATIA V5-Modell wird auch als solches in der 3DEXPERIENCE Plattform verwaltet. Die Produktstruktur bleibt erhalten.

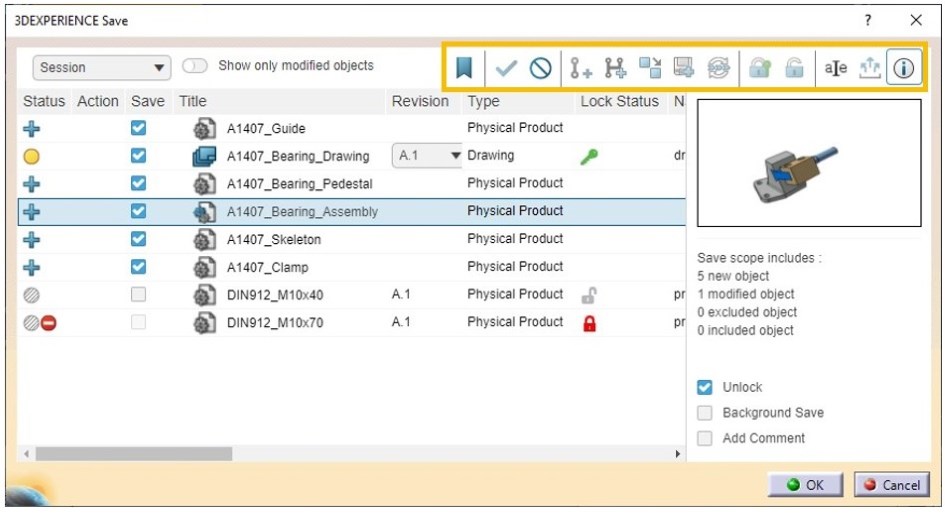

Abbildung 3: Speichern der CAD-Daten in der 3DEXPERIENCE Plattform

Vorteile:

Die Daten werden zentral abgelegt, sodass alle Mitarbeiter jederzeit darauf zugreifen können.
Die Zusammenarbeit unterschiedlicher Abteilungen (z.B. Konstruktion und Simulation) basiert auf dem gleichen nativen Datensatz.

Wie kann ich auf die Daten zugreifen?

Umfangreiche Suchoptionen unterstützen Sie beim schnellen Auffinden der gewünschten Daten.

Im CAD-System ("3DEXPERIENCE – Open") beschränkt sich die Anzeige der gefundenen Objekte auf CAD-Modelle, jedoch auch solche aus anderen Systemen:

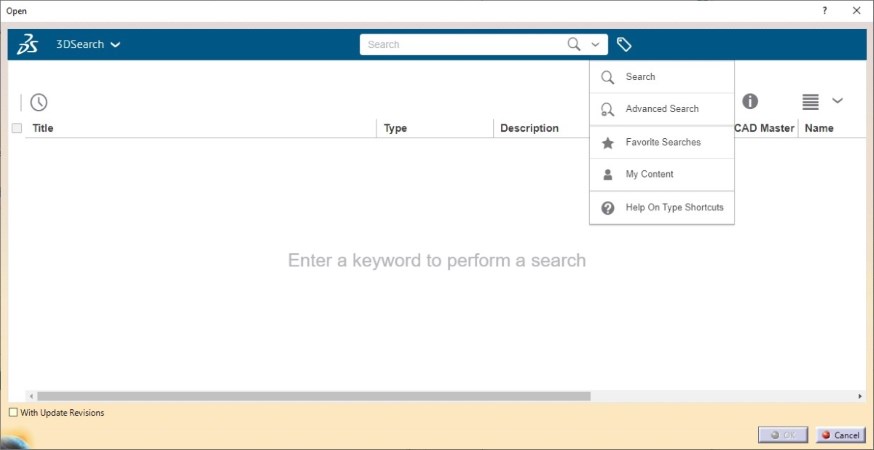

Abbildung 4-1: Suchfunktionalität in CATIA V5 über 3DEXPERIENCE – Open
Abbildung 4-2: Einfache Suche

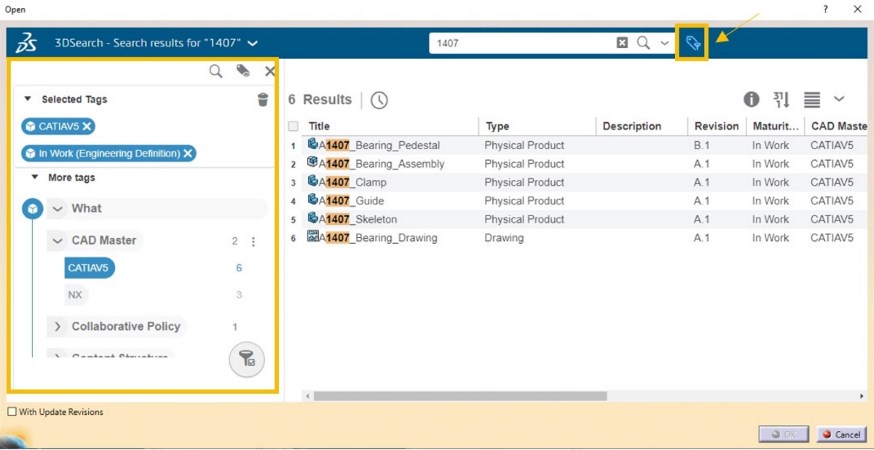

Abbildung 4-3: Erweiterte Suche über 6WTags

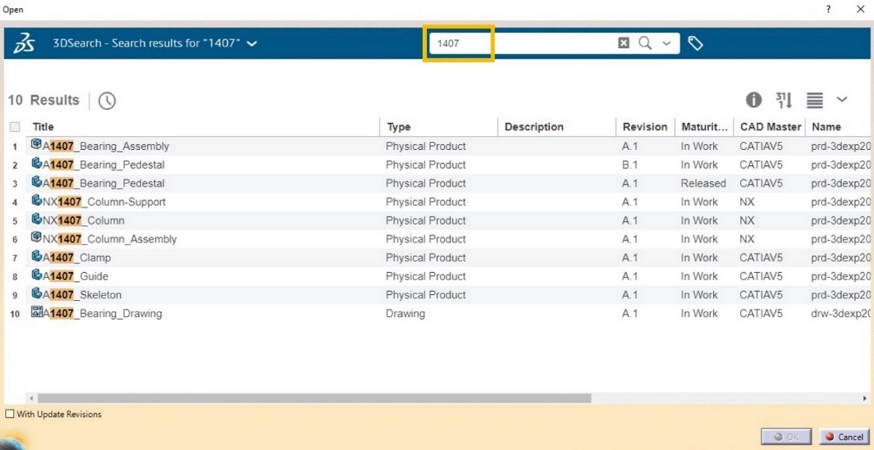

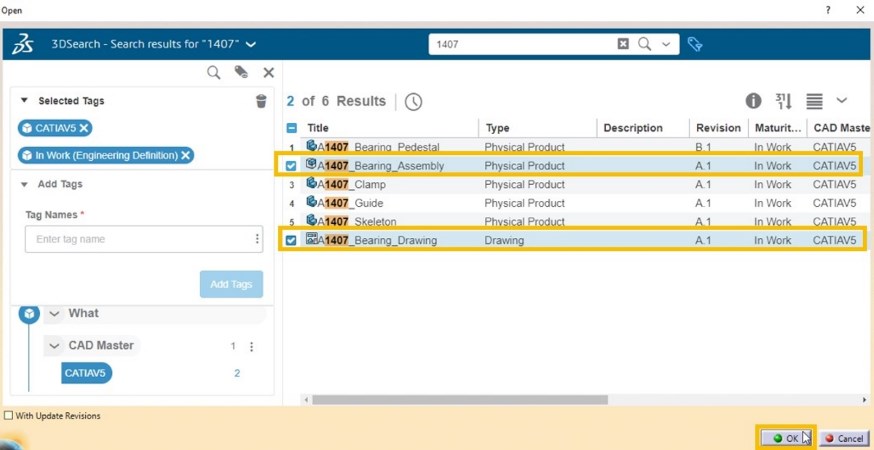

Abbildung 4-4: Auswahl und Öffnen der Modelle

Die Suche von Objekten über die Weboberfläche der 3DEXPERIENCE Plattform liefert alle Ergebnisse, die den Suchkriterien entsprechen, d.h. auch Non-CAD-Elemente, wie Anforderungsdokumente o.ä. werden gelistet.

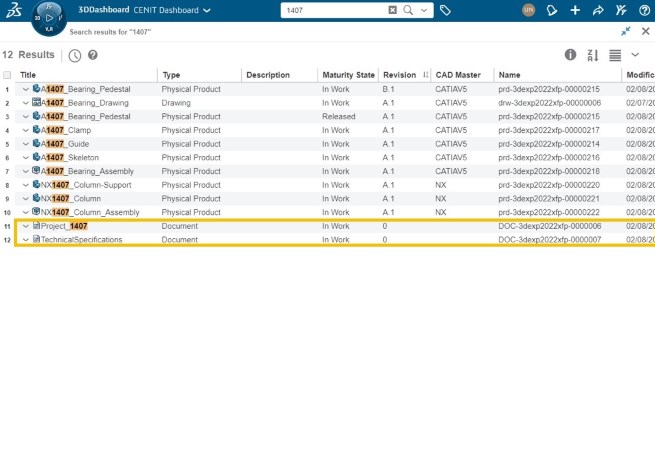

Abbildung 5-1: Einfache Suche in der 3DEXPERINCE-Plattform

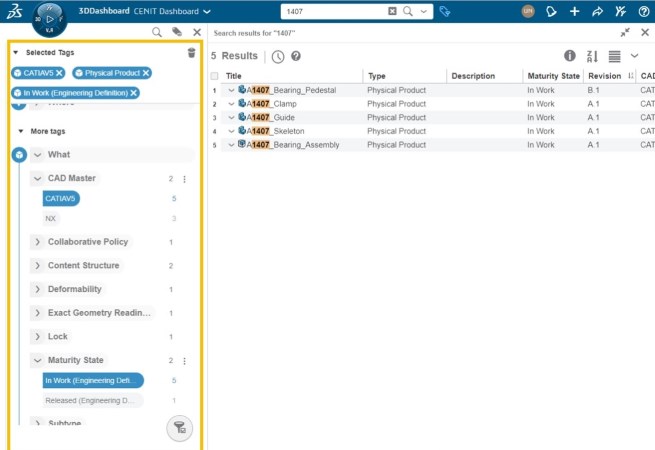

Abbildung 5-2: Erweiterte Suche über 6WTags

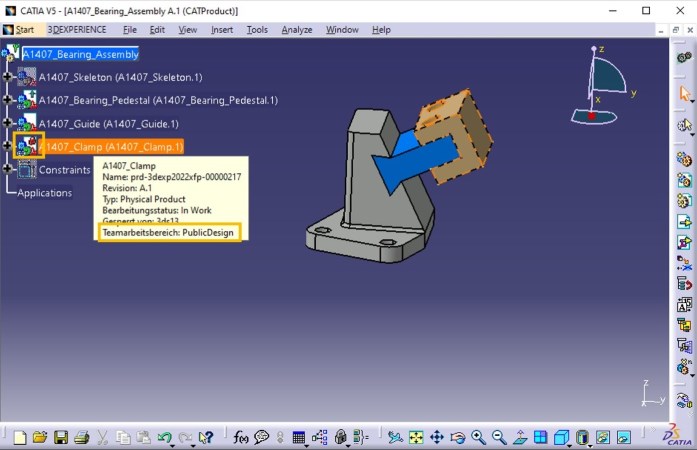

Abbildung 5-3: Tool Tipp zum aktuellen Bearbeiter

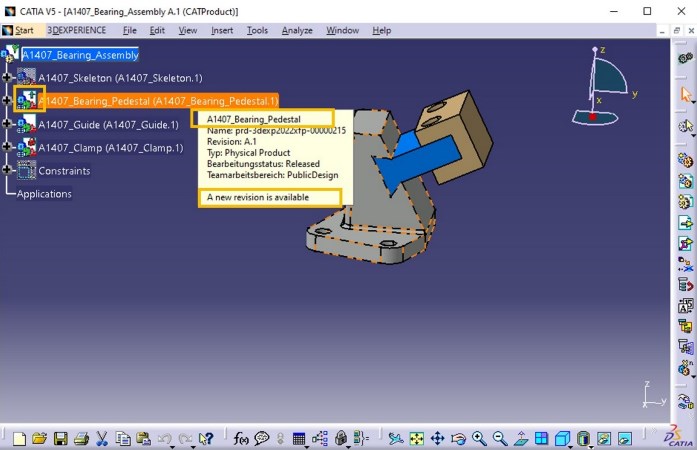

Abbildung 5-4: Tool Tipp zum Bearbeitungsstatus

Vorteile:

Die Filteroptionen ermöglichen eine gezielte Suche.
Objekte anderer Mitarbeiter oder verschiedener Revisionsstände lassen sich öffnen und sind über eine spezielle Kennzeichnung (siehe oben, Pfeil und Schloss) im Symbol des CATPart-Icons zu erkennen. Über den Tool Tipp erhält man wichtige Informationen darüber, wer das Objekt zurzeit bearbeitet (Bild 5-3) oder dass es sich um einen veralteten Revisionsstand im Bearbeitungszustand Released handelt (Bild 5-4).
Mehrere Personen können gleichzeitig an der gleichen Baugruppe arbeiten (Concurrent Engineering).

Welche Optionen bietet die 3DEXPERIENCE Plattform darüber hinaus?

Die 3DEXPERIENCE Plattform bietet mehr als nur einen Speicherort für Ihre Konstruktionsdaten. Sie ermöglicht, den kompletten Prozess von der Planungsphase über das CAD-Design, zur Simulation und darüber hinaus digital und transparent für alle Beteiligten abzubilden. Dadurch ist der Austausch mit Teams basierend auf Echtdaten als auch simultanes Arbeiten möglich.

Informationen und dazugehörige Dokumente können miteinander verknüpft und Abhängigkeiten von Prozessschritten im Workflow definiert werden, wodurch deren Einhaltung automatisch überprüft wird. Änderungen werden transparent dokumentiert und an alle Prozessbeteiligten kommuniziert, so dass sie jederzeit über den aktuellen Projektstatus informiert sind und darauf zugreifen können.

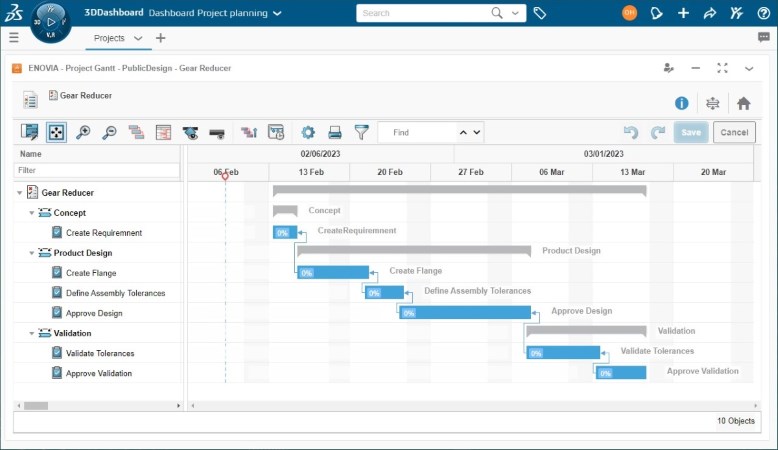

Abbildung 6-1: App zur Projektplanung

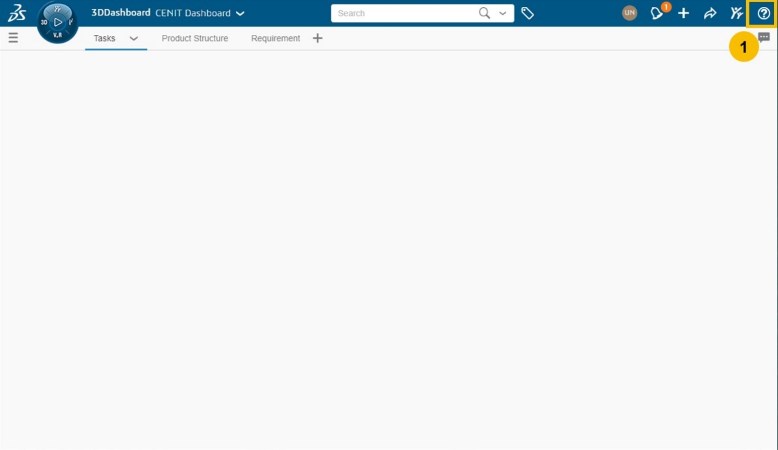

Abbildung 6-2: Anzeige neuer Benachrichtigungen (Notification)

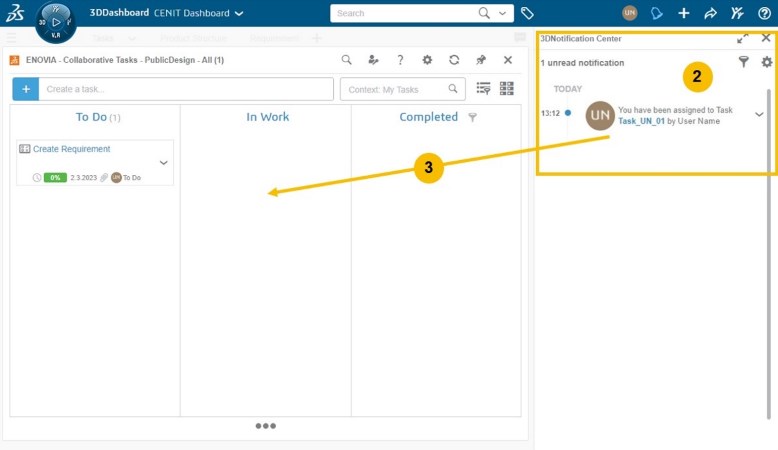

Abbildung 6-3: Aufrufen der Aufgabe (Task) direkt über die Notification

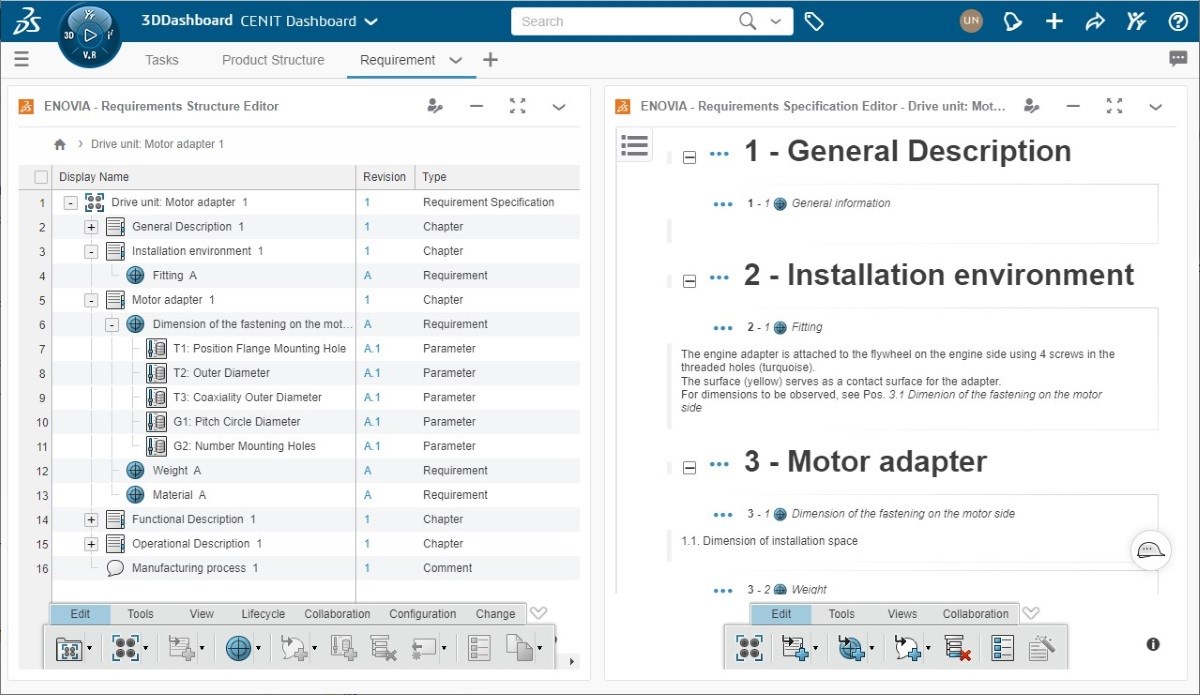

Abbildung 7: App für das Anforderungsmanagement

Durch die zusätzliche Office Integration der 3DEXPERINCE ist es möglich, Anforderungsdokumente (z.B. Lastenhefte) in die Plattform zu importieren, sodass sie in einem maschinenlesbaren Format zur Verfügung stehen und mit dem Projekt verbunden sind.

Vorteile:

Digitaler und transparenter Workflow
Dokumente sind direkt mit dem Projekt verknüpft.
Alle Informationen sind jederzeit für die Projektbeteiligten verfügbar.

Zusammenfassung

Die Power’By Integration ermöglicht Ihnen, produktive Autorensysteme weiterhin einzusetzen und dabei die Vorteile der 3DEXPERIENCE Plattform zu nutzen sowie anderen Abteilungen neue Möglichkeiten beispielsweise in der Cloud zu erschließen.
