VERBESSERTE SELEKTIONSREIHENFOLGE

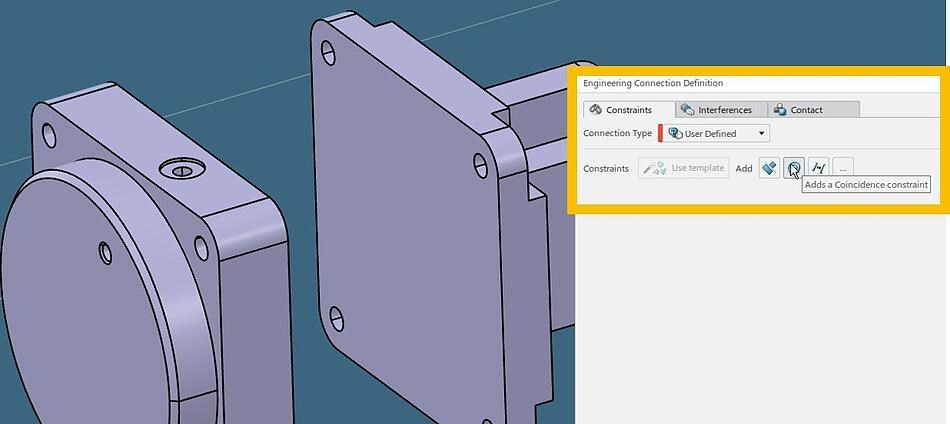

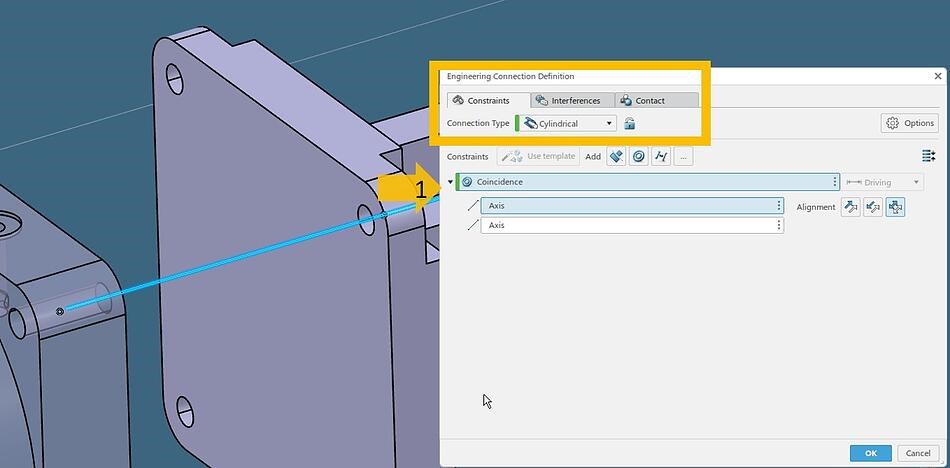

Die folgenden Darstellungen unter den Abbildungen 2 und 3 zeigen schnell die verbesserte Vorgehensweise, wenn Sie eine Cylindrical Connection zwischen zwei Bohrungsachsen definieren möchten.
Wählen Sie:
- den Typ Coincidence aus
- geben Sie danach die beiden Elemente an
- bestätigen Sie die Auswahl mit OK.

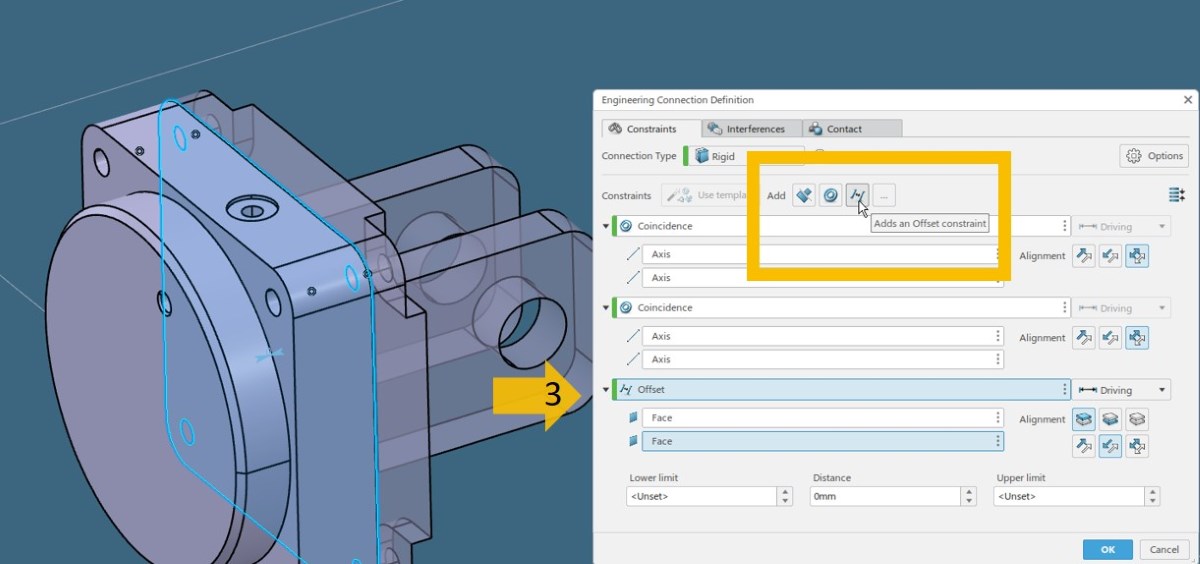

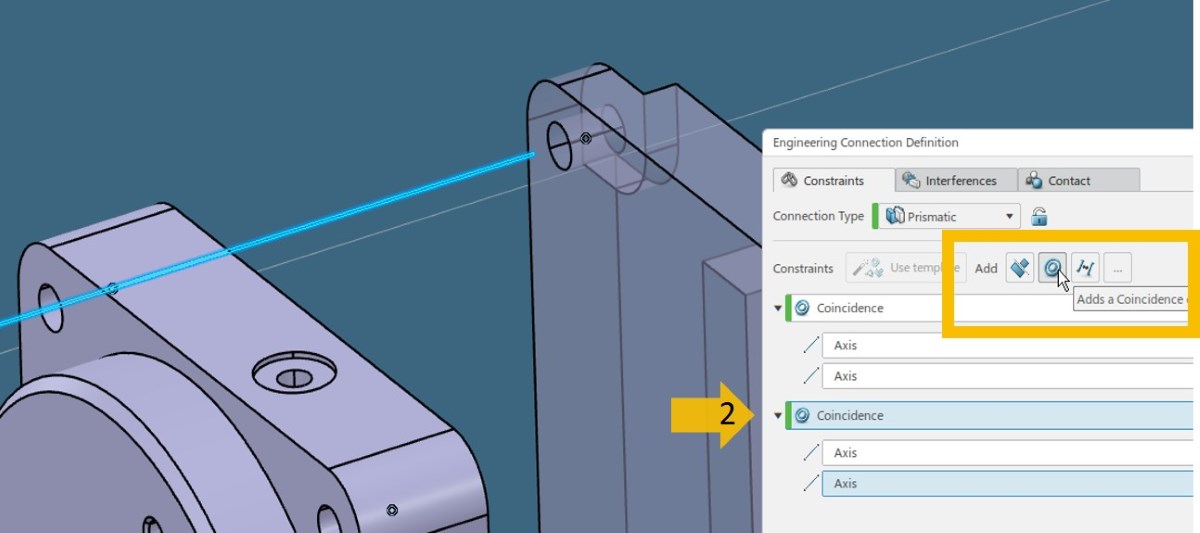

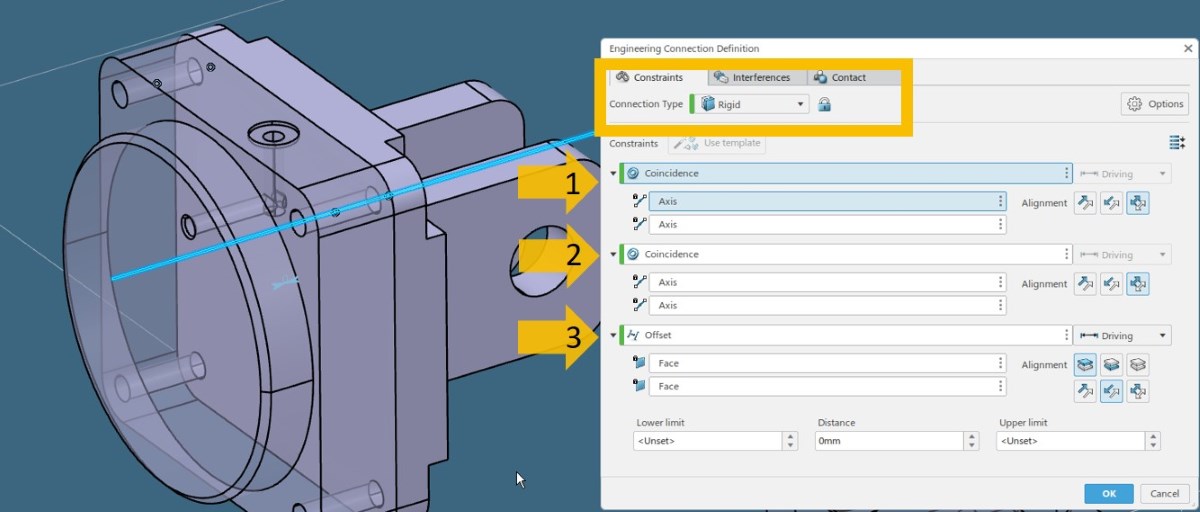

Möchten Sie noch die beiden gegenüberliegenden Bohrungsachsen sowie die beiden großen Stirnflächen in der Auswahl ergänzen, so müssen noch zwei weitere Bedingungen in die Auswahl mit aufgenommen werden. Die Ergänzungen mit der Coincidence- sowie Offset Bedingung sind in den Abbildungen 4 und 5 dargestellt. Nach der Bestätigung der neuen Bedingungen erkennt das System in Abbildung 6 automatisch den herrschenden Connection Typ. Der Wechsel zum Typ Rigid wird automatisch durchgeführt.
